CPLDP-8
ソフトウェア 使い方編
omiokone
8K BASICを例にPCからCPLDP-8へのプログラムのロードと実行方法を解説する。必要なソフトは配布パッケージに収録されている。
PCとの接続
両端に9pin D-subメスのついた2-3 4-6 7-8ピンがクロス接続のシリアルケーブル(Windowsインターリンク用と称して売られている)でPCのCOMポート(COM1などどれでもよい)に接続する。クロスケーブルには接続の異なるものもあるので、入手の際よく確認する。
BASICのロード
端末ソフトterminを起動(同梱のマニュアル参照)し、CPLDP-8をリセットしておく。terminの[Send]-[Raw File]メニューでbasic.ssbを選んで転送する。転送中はCPLDP-8のrbusyランプが点燈する。5秒ほどで転送が終わるとterminにREADY.が表示されてBASICの入力待ちになる。PRINT 1+2[Enter]と入力し下の表示が出れば成功。
READY.
PRINT 1+2
3
PDP-8にロードされる紙テープには以下の形式がある。いずれもロード後、手動でスタートアドレスをセットして再起動するが、コンソールを持たないCPLDP-8では自動起動するよう改造する。
RIM(Read In Mode)
RIMフォーマットは下の例のように各ワードにアドレス情報のついた4バイト単位で構成される。
| データ(2進) | 解説
|
|---|
| 01111110 | アドレス上位76(8進)(下6itが有効)
MSBの次のビットが1は、これがアドレス上位であることを示す。
|
| 00101100 | アドレス下位54(8進)(下6itが有効)
|
| 00011010 | データ(ワード)上位32(8進)(下6itが有効)
|
| 00001000 | データ(ワード)下位10(8進)(下6itが有効)
|
| (注)MSBが1のデータは無視される(紙テープの端のリーダー部分に使用)。
|
CPLDP-8では最後にアドレス7777(8進)に書き込まれたデータをスタートアドレスとして起動するようブートローダを組んである。例としてスタートアドレスが0200(8進)の場合、7F 3F 02 00 (16進)の4バイトをバイナリエディタで付加すればよい。配布パッケージではこの形式のものに .ris (Read In and Start)の拡張子がついている。
binary
RIMは1ワードごとにアドレス情報がつくので効率が悪く、また複数フィールド(4Kワード超)のロードができない。binary形式では連続領域は最初のアドレスのみ指定すればよい。すなわち アドレス、ワード、ワード・・・ となる。また32Kワード中のどの4Kワードかを示すフィールド指定がある。
| データ(2進) | フィールド値 | データ(2進) | フィールド値
|
|---|
| 11000000 | 0 | 11100000 | 4
|
| 11001000 | 1 | 11101000 | 5
|
| 11010000 | 2 | 11110000 | 6
|
| 11011000 | 3 | 11111000 | 7
|
| (注)フィールド指定省略時のデフォルトは0
|
PDP-8では通常RIMローダを手動でメモリに書き込み、RIM形式のバイナリローダを読み込んで、これを使って目的のバイナリテープを読み込む。CPLDP-8ではブートローダから起動できるバイナリローダをパッケージの\soft\utilityに収録してある。これは目的のバイナリ読み込み後、最後に指定されたフィールドとアドレスから自動で実行開始するよう改造してある。またバイナリローダと目的のバイナリを一体化してブートローダに送るだけで起動まで行うようにしたファイルには .ssb (Self Start Binary)の拡張子がついている。
付録 model33テレタイプとPCのキー対応表
| テレタイプのキー | コード(16進) | PCのキー
|
|---|
| LINE FEED | 0A | Ctrl J
|
| RETURN | 0D | ENTER
|
| ALT MODE | 1B | ESC
|
| ↑ | 5E | ^
|
| ← | 5F | _ (下線)
|
| RUBOUT | 7F | DEL
|
| REPT | |
| 押下げた状態で文字キーを押すと、その文字を連続して打つオートリピート。
|
| BREAK | |
| 送信ラインをスペース(0)の連続状態にする。通信用でPDP-8では使わない。
|
| HERE IS | |
| 内蔵ドラムに設定した20文字を自動送出する。通信でIDを送るのが主な用途。
|
キー刻印はPDP-8付属のもの。販売された国や時期、OEM先により異なる。33型は活字ホイールが交換可能で、中古品ではキー刻印と印字が異なることもある。
文字は8bitで送信され、PDP-8用はマークパリティ(MSBが常に1)に内部設定されているので、実際のコードは80を加えたもの。
紙テープをパンチする時に打ち間違えると、パンチャのbackspaceボタンを押してテープを1字分戻し、RUBOUTで全ビットに孔をあけた。全さん孔文字は読み飛ばす規則なので、これで1文字抹消になる。FOCALのオンライン文字入力ではRUBOUTで1文字取り消しだが、これはソフトの処理なので他のソフトでは異なる。バックスペース"キー"は33型には存在しない。印字を1文字戻す機能はなく、コード08はCTRL Hで送信できるが受信しても何も起こらない。

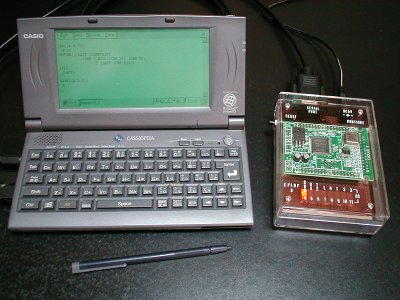

カシオA-55Vとの接続。
